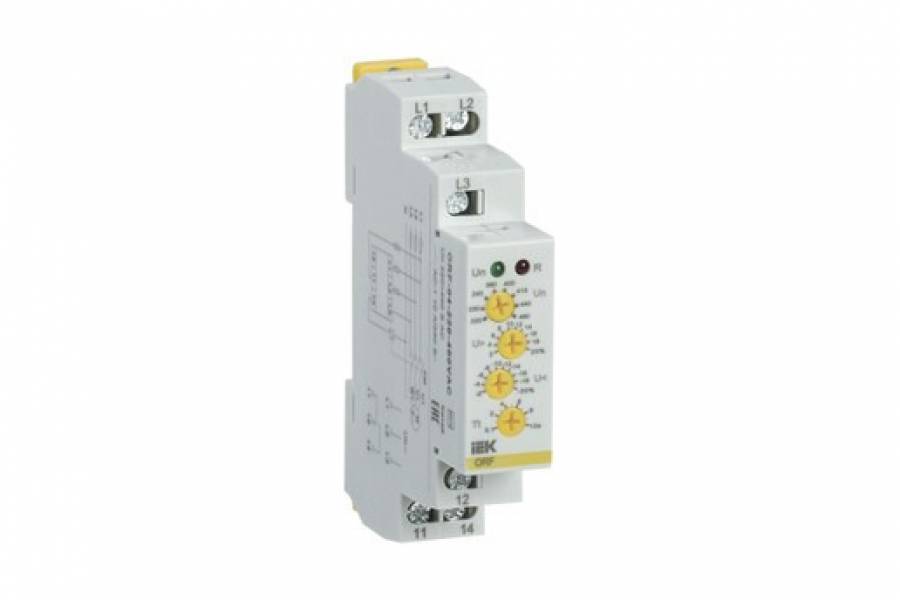

Реле фаз ORF 04. 3ф 220-460 В AC
Характеристики
- Ширина18 мм
- Высота95 мм
- Глубина64 мм
- Диапазон измерения напряжения с176 В
- Диапазон измерения напряжения по552 В
- Функция контроля порядка чередования фазДа
- Функция обнаружения обрыва фазыДа
- Функция обнаружения пониженного напряженияДа
- Функция обнаружения перенапряженияДа
- Функция обнаружения асимметрии фазНет
- Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с220 В
- Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по460 В
- Минимальное регулируемое время задержки срабатывания без выдержки.5 с
- Максимально допустимое время задержки10 с
- Количество переключающих контактов1
Описание
Вид ORF
Высота, мм 95
Глубина, мм 64
Диапазон измерения напряжения, В 176
Количество переключающих (перекидных) контактов 1
Контроль макс. напряжения true
Контроль мин. напряжения true
Контроль обрыва фаз true
Контроль перекоса фаз false
Контроль чередования фаз true
Макс. задержка на отключение, с 10
Мин. задержка на включение, с 0.5
Номин. напряжение питания цепи управления Us AC 50 Гц, В 220
Тип измеряемого напряжения AC(перемен.)
Тип напряжения управления AC(перемен.)
Ширина, см 18
Время срабатывания, с (0.1…10)±10%
Гистерезис, процентов 2
Диапазон напряжения, В 176…552
Диапазон уставок по напряжению, процентов 2…20
Диапазон частоты питающего напряжения, Гц 45…65
Индикатор наличия напряжения Зелёный светодиод(Un)
Индикатор срабатывания реле Красный светодиод(R)
Категория перенапряжения 3
Контроль макс напряжения Да
Контроль минимального напряжения Да
Макс задержка на включение, с -
Макс задержка на отключение, с 10
Макс сечение кабеля, мм? одножильный 1x2.5 или 2x1.5 многожильный с наконечникам 1x2.5
Мех износостойкость, циклов 10^7
Мин задержка на включение, с 0.5
Мин задержка на отключение, с 0
Напряжение питания, В 220…460
Номин напряж питания цепи управ Us пост тока DC, В -
Номин напряжение контактной группы, В 250 АС/24 DC
Номин напряжение питания цепи управ Us AC 50 Гц, В 220…460
Номин ток контактных групп при АС-1, А 10
Погрешность измерений, процентов ±1
Погрешность настройки, процентов ±5
Рабочее положение Любое
Ремонтопригодность Нет
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации, °C -20…55
Тип монтажа DIN-рейка(стандарт)35 мм
Электр износостойкость, циклов 10^6
